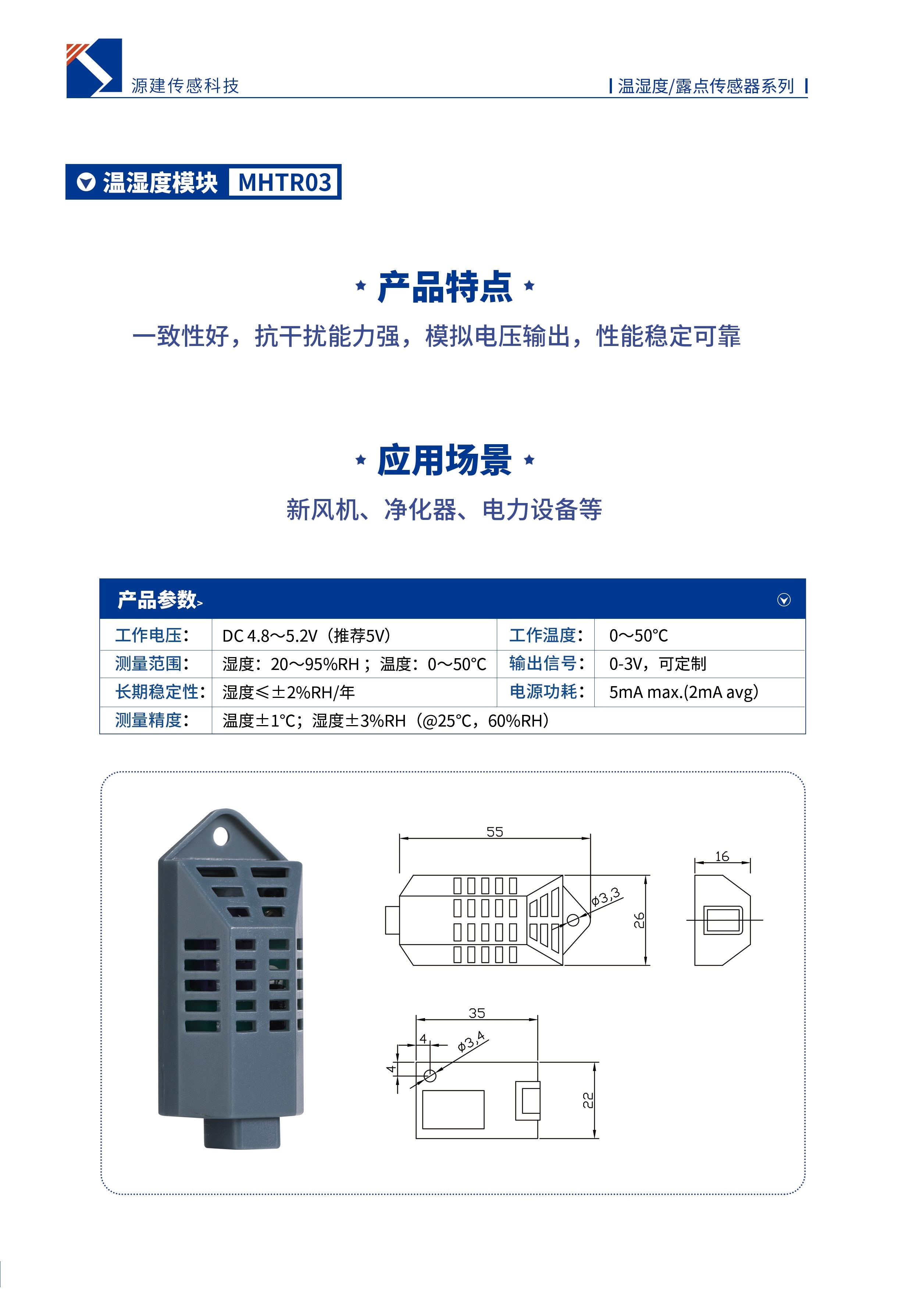

    产品名称:

    温湿度模块

    产品型号:

    MHTR03

    版本:

    V1.0

    制定人:

    贺根文

    审核人:

    袁超



    修改记录表:







    版本

    更改内容

    更改人

    更改日期

    V1.0

    新建

    贺根文

    2020-4-24



























    一、产品简介

    MHTR03 是一款湿敏电阻型、  NTC 热敏电阻型温湿度模块,  传 感器信号采用模拟电压输出方式,性能稳定,   可批量生产。

    二、适用范围

    仓储、烟草、电力、制药等行业;  温湿度仪表、加湿设备、除 湿设备、高档空调等产品。

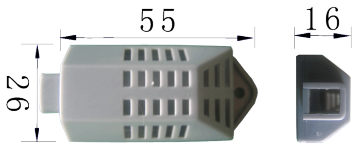

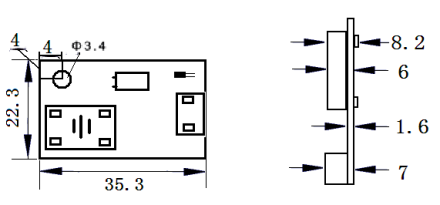

    三、尺寸示意图(尺寸公差±0.己mm)





















    四、电气性能



    参数

    条件

    Min

    Typ

    Max

    单位

    供电电压



    4.75

    5.00

    5.25

    V

    湿度电压输出范围



    0



    3

    V

    功耗

    测试

    0

    2

    5

    mW

    湿度测量范围



    20



    95

    %RH

    湿度精度

    25 度



    ±3



    %RH

    温度精度

    0-50 度



    ± 1



    使用温度范围



    0



    50

    温度测量范围



    0



    50



    4.1 标准湿度电压输出:   25℃, 输入电压=5V,输出电压单位(V);





    湿度

    20%

    30%

    40%

    50%

    60%

    70%

    80%

    90%

    95%

    电压

    0.60

    0.90

    1.20

    1.50

    1.80

    2.10

    2.40

    2.70

    2.85





    4.2 湿度与输出电压关系:

    湿度换算公式     湿度= 输出电压÷ 0.03V   %RH







    4.3 电压输出与湿度的线性曲线:

    湿度测量 20%RH—95%RH,电压输出 0.6—2.85V



    序号

    名称

    描述

    1

    V

    5V 电源正端

    2

    H

    湿度信号输出

    3

    G

    5V 电源地端

    4

    T

    温度信号输出

    5.2 应用电路:



    备注:图中的电解电容作用是使电路更加稳定,  客户没有条件可以不加,  直接可采集 湿度输出电压.



    序号

    项目

    试验方法

    规格值



    1



    耐冲击性



    硬质地板上 1.5 米高度重复 5 次自然下落

    硬件无损伤,电气性能输 出正常



    2



    耐振动性

    频率数为 10-55HZ,振幅 1.5mm 向 X-Y-Z 方向各振动 1 小时

    硬件无损伤,电气性能输 出正常



    3



    耐热性

    温度 60 度,湿度 35%RH 以下在空气中放置 800 小时

    ±5%RH 以内

    4

    耐寒性

    温度 10 度,湿度 70%RH 在空气中放置 800 小时

    ±5%RH 以内



    5



    耐湿性

    温度 50 度,湿度 90%RH 在空气中放置 600 小时

    ±5%RH 以内

    6

    耐有机溶液性

    常温有机溶液  乙醇气体、丙酮气体(各 30min)

    ±5%RH 以内



    七、产品使用注意事项

    1. 避免手指接触感湿元件表面,汗液会污染感湿膜导致性能漂移;接触传感器请带手指 套;

    2. 电源方向接法要正确;

    3. 不要让产品工作在长时间结露的环境,不要让产品长时间接触水;

    八、警告及人身伤害

    勿将本产品用于安全保护装置或急停设备上,  以及由于该产品故障可能导致人身受到伤 害的任何应用中;在使用本产品前,请仔细阅读本说明书中的内容;

    九、  NTC   10K   1%   3435 阻抗表
