产品手册
产品规格书
|
产品名称 |
电流型温湿度变送器 |
|
产品型号 |
BTH-2AT2-EX2 |
|
版本 |
V1.1 |
|
制定人 |
GW.H |
|
审核人 |
CY |
修改记录表：
|
版本 |
更改内容 |
更改人 |
更改日期 |
|
V1.0 |
新增 |
GW.H |
2022.06.10 |
|
V1.1 |
优化文字描述 |
GW.H |
2023.12.16 |
|
|
|
|
|
|
|
|
|
|
- 产品概述

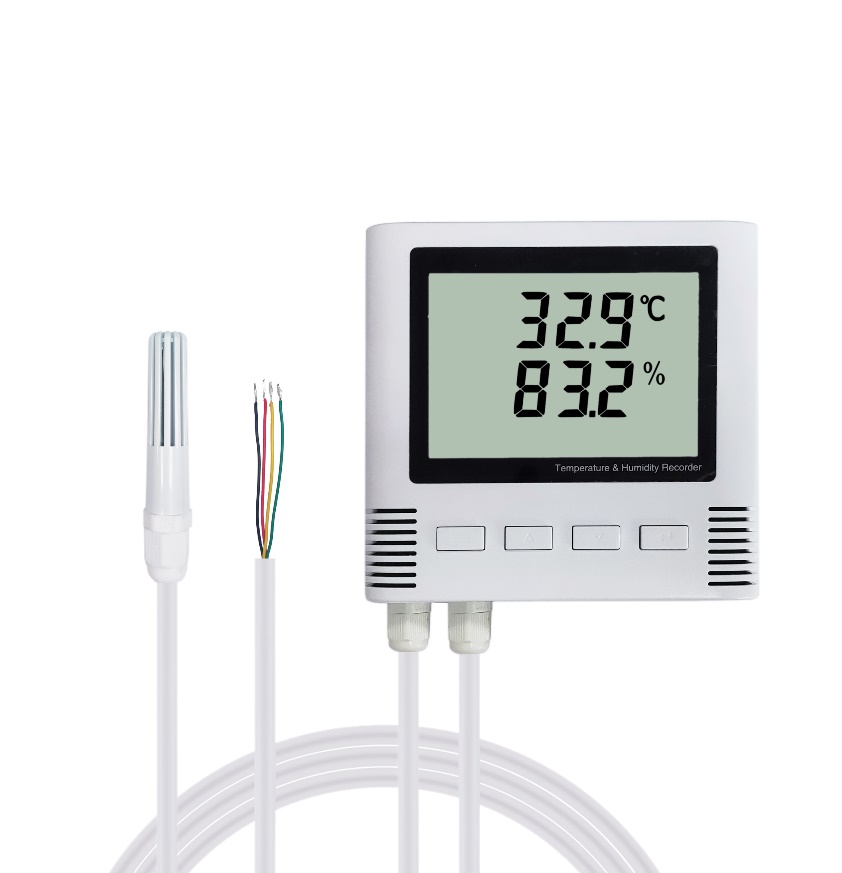

BTH-2AT2-EX2是一款高精度分体式温湿度变送器，输出4-20mA标准电流信号，LCD大屏显示设计，大方美观。本产品使用了进口传感器探头，保证了产品的优异测量性能。产品具有防护性能强、测量精度高、测量范围宽、数据一致性好等特点。
- 应用范围
广泛应用于通讯机房、智能楼宇、厂房车间、仓库、药库、图书馆、博物馆、实验室、办公室、通风管道等场所。
- 产品特点
-
- 超强稳定性和抗干扰能力；
- 进口传感器探头，测量精度高；
- LCD大屏显示设计，大方美观；
- 壁挂结构设计，易于安装；
- 标准电流信号4-20mA输出；
- 线性输出，温湿度一体。
-
- 主要技术参数
|
额定电压 |
24VDC±20% |
|
测量范围 |
温度：0~50℃ 湿度：0~100%RH |
|
测量精度 |
温度：±0.5℃ 分辨率0.1℃ 湿度：±3%RH 分辨率0.1%RH |
|
输出 |
温度：4-20mA = 0~50℃ 湿度：4-20mA = 0~100%RH |
|
最大负载电阻 |
≤500欧 |
|
有效工作面积 |
10~20m2/只 |
|
安装方式 |
壁挂安装 |
|
产品外壳尺寸 |
120mm*115mm*35mm |
|
外接电源线长 |
1m |
|
探头引出线长 |
2m |
|
产品净重 |
300g |
五、信号输出与测量范围对应关系
数据计算公式：

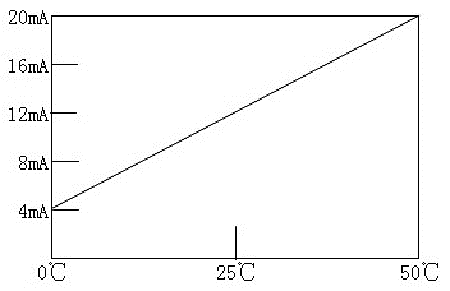

1、温度：（50-0）℃/(20-4) mA=3.125℃/mA；
当测试的电流为：x mA；那么温度 = 3.125*（x-4）℃。

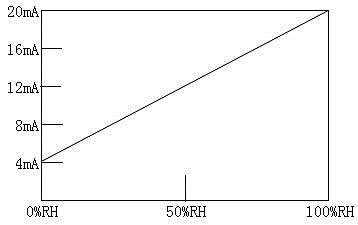

2、湿度：（100-0）%RH /(20-4) mA=6.25%RH/mA；
当测试的电流为：x mA；那么湿度 = 6.25 *（x-4）%RH。

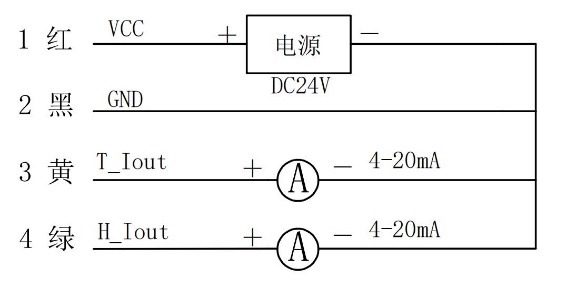

六、安装接线说明
|
序号 |
线色 |
定义 |
说明 |
|
1 |
红色 |
VCC |
电源正（24VDC） |
|
2 |
黑色 |
GND |
电源负 |
|
3 |
黄色 |
T_Iout |
温度电流输出 |
|
4 |
绿色 |
H_Iout |
湿度电流输出 |
七、品质保证
质保期12个月。在质量保证期内，基于正常使用和非人为损坏，我司对产品提供免费维护服务。
八、注意事项
- 不要直接安装在热源、冷源或处于阳光照射下；
- 禁止把产品长时间放置于蒸汽、水雾、水帘或冷凝环境中；
- 若产品在粉尘或其它污染环境中工作，必须对产品进行定期清理。
